SMX 12A LT
Technische Details
| Modellname | SMX 12A LT |
|---|---|
| Typ | Hochwertiger aktiver 2-Wege-Koaxial-Monitorlautsprecher für Fernfeld- und Breitabdeckung-Monitoring |
| TECHNISCHE INFORMATIONEN | |
| AKUSTISCHE DATEN | |
| Frequenzbereich (-3 dB)* | 63 Hz – 18 kHz |
| Frequenzbereich (-6 dB)* | 59 Hz – 19 kHz |
| Frequenzbereich (-10 dB)* | 55 Hz – 20 kHz |
| Abstrahlwinkel (-6 dB) [H × V] | 75° × 75° |
| Maximaler Spitzen-Schalldruckpegel** | 126 dB |
| Kontinuierlicher Spitzen-Schalldruckpegel** | 114 dB |
| Systemtyp | 2-Wege-Koaxialsystem |
| Übergangsfrequenz | 1,4 kHz |
| Schallwandler | Koaxialtreiber mit: LF: 1 × 12" Treiber (2,4" Schwingspule) HF: 1" Kompressionstreiber (1,5" Schwingspule) |
| Gehäusetyp | Bassreflexgehäuse |
| VERSTÄRKER | |
| Verstärkertyp | D-Klasse mit Schaltnetzteil |
| Gesamtleistung*** | 360 W |
| Ausgangsleistung pro Kanal**** | TF: 180 W, HF: 180 W |
| Schutz | Kurzschluss, Temperatur |
| Anzeigen | LEDs: ON (grün), PROTECT (rot) |

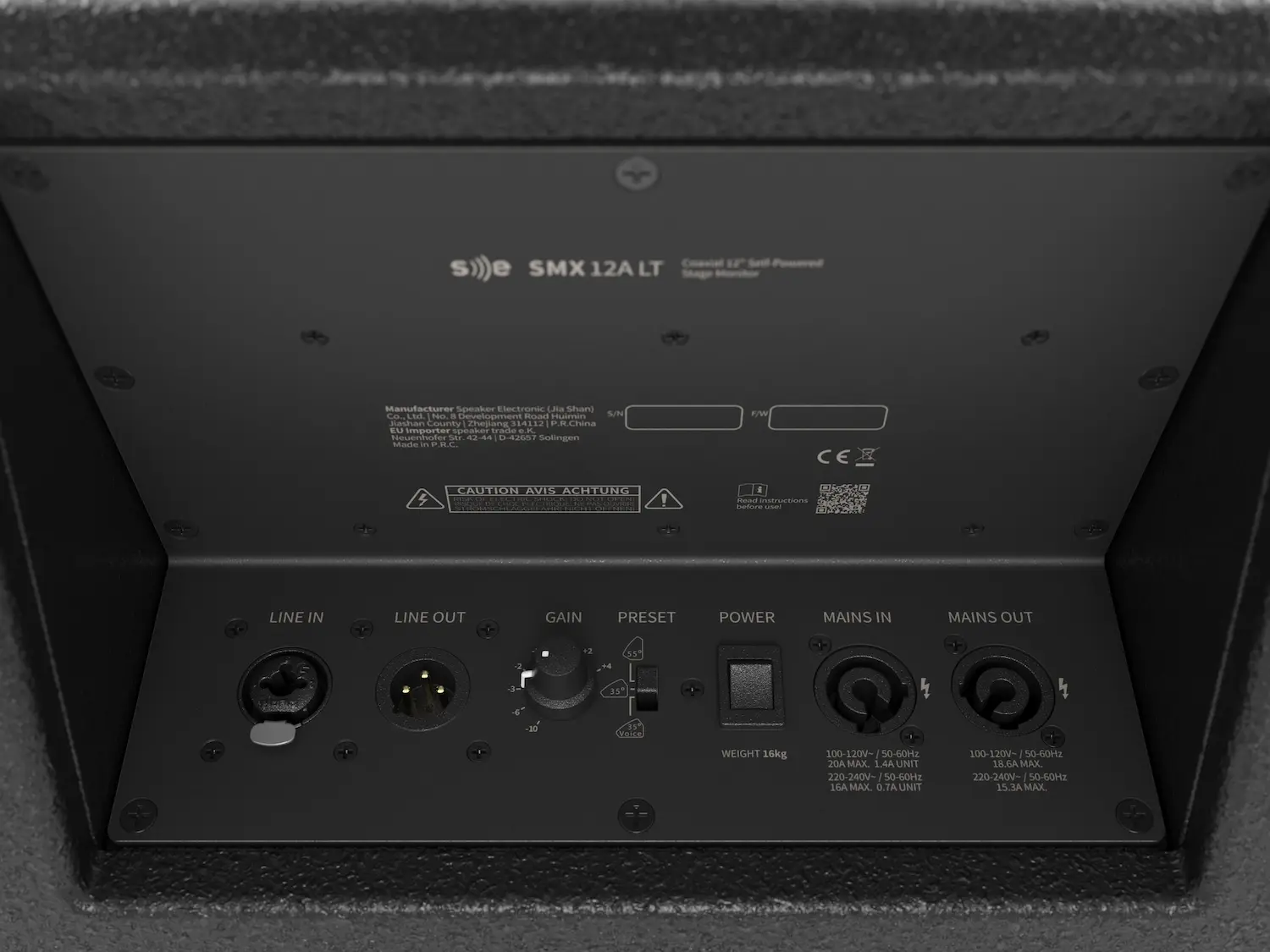

| Anschlüsse | 1 × XLR-Combo Line-Eingang, sym. 1 × XLR Line-Ausgang, sym. Powercon Netz-Eingang Powercon Netz-Ausgang |
| Verkabelung | Pinbelegung XLR: Pin 2: Signal+, Pin 3: Signal-, Pin 1: Shield Pinbelegung powerCON®: Pin N: Neutral, Pin L: Leiter, Pin E: Erde |
| Betriebsspannungsbereich | 220–240 V~ / 50–60 Hz, 1,6A 100–120 V~ / 50–60 Hz, 3,15A, 360 W max. |
| Eingangsempfindlichkeit | 0 dBu |
| DSP | 48 kHz/24 Bit mit erweitertem Dynamikbereich Latenz: 1,1 ms |
| Signalverarbeitung | Frequenzweiche, Limiter, EQ, Pegel, rauscharmer AD-DA |
| Benutzersteuerung | LEVEL: 8-Positionen-Drehschalter (-10, -5, -3, -2, -1, 0, +2, +4) 1 × 3-Positionen-Schalter 1 × Power-Schalter |
| MECHANISCHE DATEN | |
| Produktabmessungen [H × B × T] | 342 × 520 × 449 mm |
| Nettogewicht | 15,95 kg |
| Verpackungsmaße [H × B × T] | 675 × 462 × 563 mm |
| Gesamtgewicht | 18 kg |
| Gehäuse | 15 mm Schichtholz |
| Gehäuseoberfläche | Schwarze Polyurea-Beschichtung |

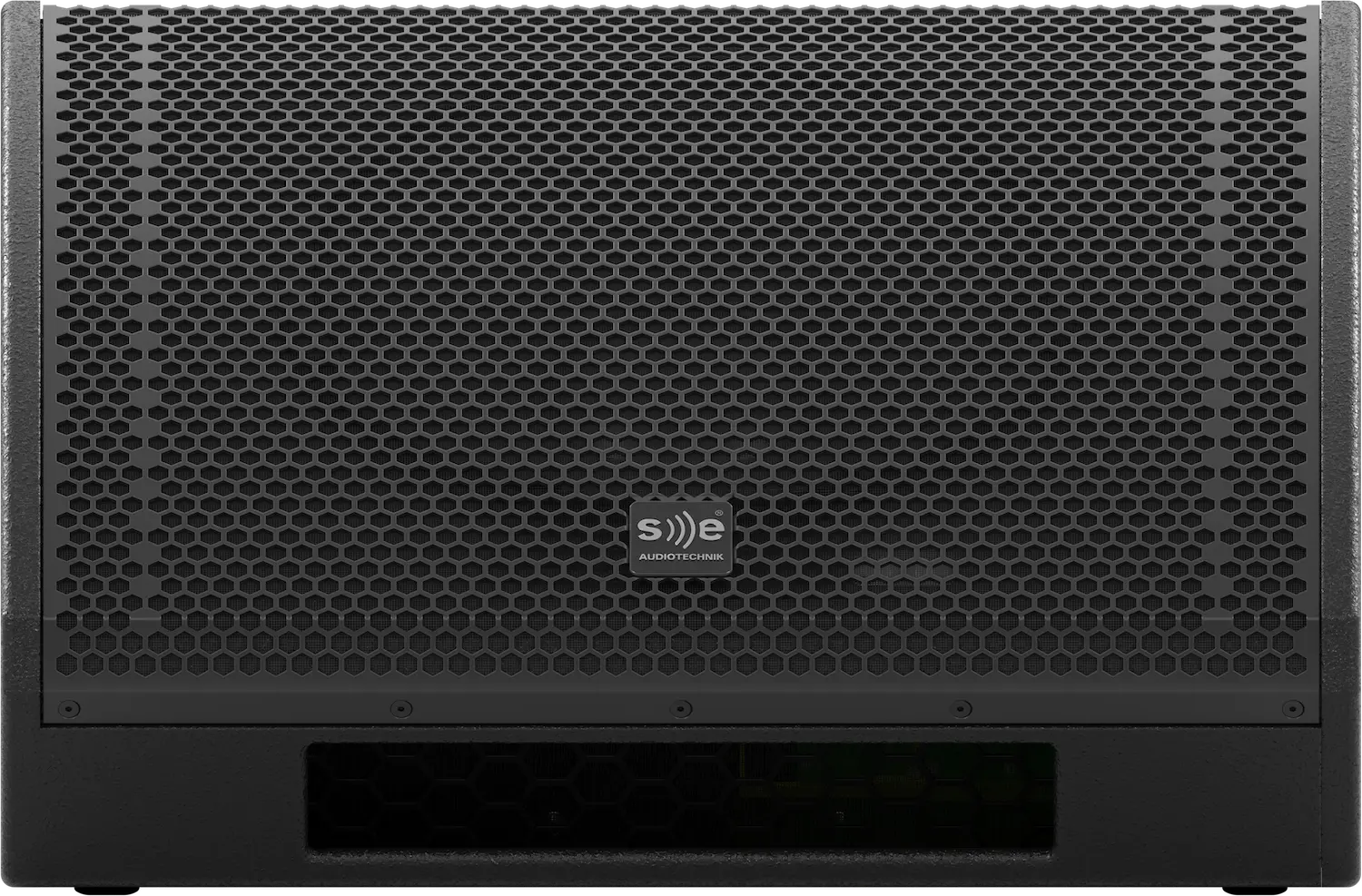

| Frontgitter | Pulverbeschichtetes Lochstahlgitter |
| ZUBEHÖR | |
| SMX 12A LT TC | Transport-Schutzhülle |
| ANMERKUNG | |
| * | Frei Raum, -10dBu/ 1m |
| ** | SPL / 1m, Vollraum, rosa Rauschen, 12dB Crest Faktor, +10dBu Eingangspegel |
| *** | Gesamtleistung ist die Summe der Leistung der einzelnen Ausgangskanäle |
| **** | Gemäß EIA-426B Standard |
